Солнечные коллекторы – это отличный способ сэкономить энергоресурсы. Бесплатная солнечная энергия сможет как минимум 6-7 месяцев в году обеспечивать теплую воду для хозяйственных нужд. А в остальные месяцы – еще и помогать системе отопления.

Но самое главное, что простой солнечный коллектор (в отличии, например, от солнечных панелей) можно изготовить самостоятельно. Для этого вам понадобятся материалы и инструменты, которые можно купить в большинстве строительных магазинов. В некоторых случаях будет достаточно даже того, что найдется в обычном гараже.

Представленная ниже технология сборки солнечного нагревателя использовалась в проекте "Включи солнце - живи комфортно". Она была разработана специально для проекта немецкой компанией Solar Partner Sued, которая профессионально занимается продажей, монтажом и сервисом солнечных коллекторов и фотоэлектрических систем.

Главная идея – все должно получиться дешево и сердито. Для изготовления коллектора используются довольно простые и распространенные материалы, но его эффективность получается вполне приемлемого уровня. Она ниже, чем у фабричных моделей, но разница в цене полностью компенсирует этот недостаток.

Существуют различные типы солнечных водонагревателей, но все они основаны на простом принципе: темная поверхность «впитывает» солнечную энергию, потом это тепло передается теплоносителю (воде). Простейшие модели могут быть построены из доступных материалов и не требуют насосов или иного электрооборудования. Эффективный солнечный коллектор может использоваться даже в зимнее время благодаря применению незамерзающих жидкостей – антифризов.

Описанная система солнечного коллектора является пассивной и не зависит от электроэнергии. Она обходится без электрических приборов. Горячая жидкость перемещается между коллектором и баком по принципу конвекции, благодаря простому правилу: нагретая жидкость всегда поднимается вверх.

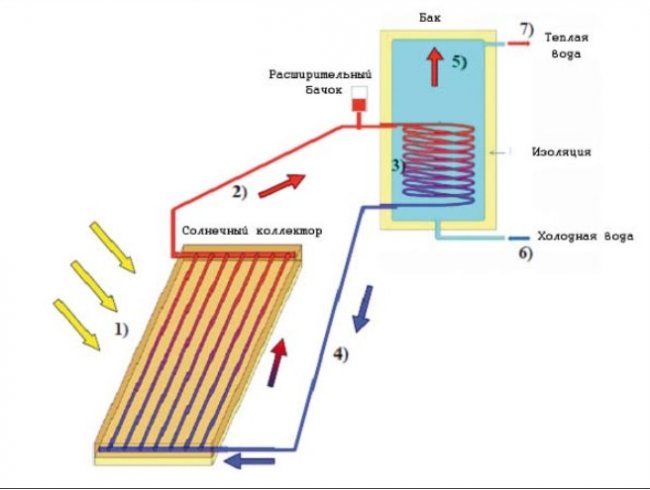

Принцип работы такого солнечного коллектора заключается в следующем:

• Солнце нагревает жидкость в коллекторе


• Нагретая жидкость поднимается по коллектору и трубе в бак-аккумулятор


• Когда горячая жидкость поступает в теплообменник, установленный в бак с водой, тепло передается от теплообменника воде


• Жидкость в теплообменнике, охлаждаясь, перемещается вниз по спирали и поступает из отверстия в нижней части бака обратно в коллектор


• Вода, нагретая в баке, аккумулируется в верхней части бака


• Холодная вода из водопроводной сети / резервуара поступает в нижнюю часть бака


• Нагретая вода отбирается через выходное отверстие в верхней части бака.

Пока на коллектор светит солнце, жидкость в трубах абсорбера нагревается, перемещается в бак и таким образом постоянно циркулирует. Этот процесс обеспечивает нагрев воды в баке всего за несколько часов при интенсивном солнечном излучении.

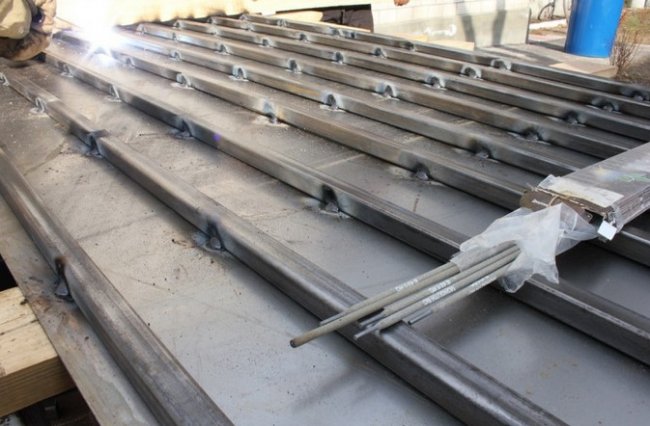

Основной элемент коллектора отопления - абсорбер. Он состоит из металлического листа, приваренного к металлическим трубам. Несколько труб устанавливаются вертикально и привариваются к двум трубам большего диаметра, расположенных горизонтально. Эти толстые трубы для входа и выхода жидкости должны быть расположены параллельно друг другу. А входное отверстие для жидкости (нижняя часть абсорбера) и выходное отверстие (верхняя часть абсорбера) должны располагаться с разных сторон панели (диагонально). Для соединения в толстых трубах необходимо просверлить отверстия под диаметр вертикальных труб.

Для лучшей передачи тепла от металлической пластины к трубам очень важно обеспечить максимальный контакт пластины с трубами. Сварка должна быть вдоль всего элемента. Важно, чтобы металлический лист и трубы плотно прилегали друг к другу.

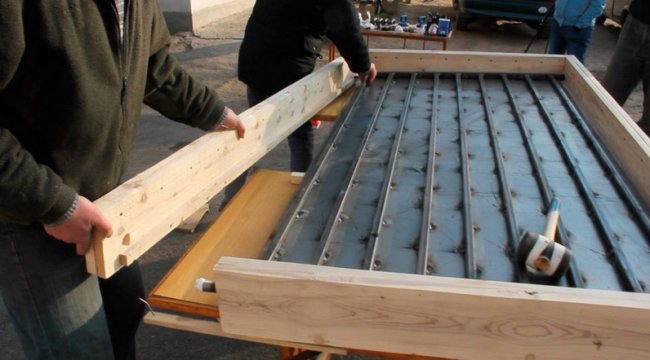

Абсорбер укладывается в деревянную раму и накрывается стеклом, которое защищает коллектор и создает внутри эффект теплицы. Используется обычное оконное стекло. Оптимальная толщина - 4 мм, при этом сохраняется хорошее соотношение надежности и веса. Желательно нужную площадь стекла разделять на несколько частей. Так удобнее и безопаснее работать с ним.

Использование нескольких слоев стекла или стеклопакета даст прирост эффективности, но увеличит вес конструкции и стоимость системы.

Читайте также: Как делать солнечные коллекторы из подручных материалов научили жителей Закарпатья

Солнечные лучи проходят через стекло и нагревают коллектор, а остекление предотвращает утечку тепла. Стекло также препятствует движению воздуха в абсорбере без него коллектор быстро терял бы тепло из-за ветра, дождя, снега или низких внешних температур.

Раму следует обработать антисептиком и краской для наружных работ.

В корпусе делаются сквозные отверстия для подачи холодной и отвода нагретой жидкости из коллектора.

Сам абсорбер красят жаростойким покрытием. Обычные черные краски при высоких температурах начинают шелушиться или испаряться, что приводит к потемнению стекла. Краска должна полностью высохнуть, прежде чем вы закрепите стеклянное покрытие (для предотвращения конденсации).

Под абсорбером закладывается утеплитель. Чаще всего используется минеральная вата. Главное, чтобы он выдерживал довольно высокие температуры в течение лета (иногда более 200 градусов).

Снизу раму закрывают ОСБ плитой, фанерой, досками и т.п. Основное требование к этому этапу - убедиться, что низ коллектора надежно защищен от попадания влаги внутрь.

Для закрепления стекла в раме делают пазы, или крепят планки по внутренней стороне рамы. При расчете размеров рамы следует учитывать, что при изменении погоды (температуры, влажности) в течение года ее конфигурация будет немного меняться. Поэтому на каждой стороне рамы оставляют несколько миллиметров запаса.

На паз или планку крепится резиновый оконный уплотнитель (D- или Е-образный). На него кладется стекло, на которое таким же образом наносится уплотнитель. Сверху это все закрепляется оцинкованной жестью. Таким образом, стекло надежно закреплено в раме, уплотнитель защищает абсорбер от холода и влаги, а именно стекло не повредится, когда деревянная рама будет "дышать".

Стыки между листами стекла изолируются уплотнителем или силиконом.

Чтобы организовать солнечное отопление дома понадобиться накопительный бак. Здесь хранится нагретая коллектором вода, поэтому стоит позаботиться о его термоизоляции.

В качестве бака можно использовать:

• неработающие электрические бойлеры


• различные баллоны для газов


• бочки для пищевого использования

Главное - помнить, что в герметичном баке будет создаваться давление в зависимости от давления водопроводной системы, к которой он будет подключен. Не каждая емкость способна выдерживать давление в несколько атмосфер.

В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды, и забора нагретой.

В баке размещается спиральный теплообменник. Для него используют медь, нержавеющую сталь или пластик. Нагретая через теплообменник вода будет подниматься вверх, поэтому его следует поместить в нижней части бака.

Коллектор соединяется с баком с помощью труб (например, металлопластиковых или пластиковых), проведенных от коллектора к баку через теплообменник и обратно в коллектор. Здесь очень важно предотвратить утечку тепла: путь от бака до потребителя должен быть максимально коротким, и трубы должны быть очень хорошо изолированными.

Расширительный бачок - это очень важный элемент системы. Он представляет собой открытый резервуар, расположенный в крайней верхней точке контура циркуляции жидкости. Для расширительного бачка можно использовать как металлическую, так и пластиковую емкость. С ее помощью контролируется давление в коллекторе (из-за того, что жидкость от нагрева расширяется, могут треснуть трубы). Для снижения потерь тепла бачок также необходимо изолировать. Если в системе присутствует воздух, то он также может выходить через бачок. Через расширительный бачок происходит также наполнения коллектора жидкостью.

Больше подробностей о создании дешевого солнечного коллектора, перечень необходимых материалов и правила установки нагревателя можно узнать, загрузив Практическое руководство по сооружению солнечных коллекторов для горячей воды.
